Hieronder vindt u een technisch overzicht van hoe verdampingscondensors werk:
■Kernwerkprincipe
Verdampingscondensors stoten warmte af door luchtkoeling te combineren met waterverdamping. In tegenstelling tot standaardcondensors die uitsluitend afhankelijk zijn van voelbare warmteoverdracht, maken ze gebruik van latente warmteabsorptie tijdens de verdamping van water.

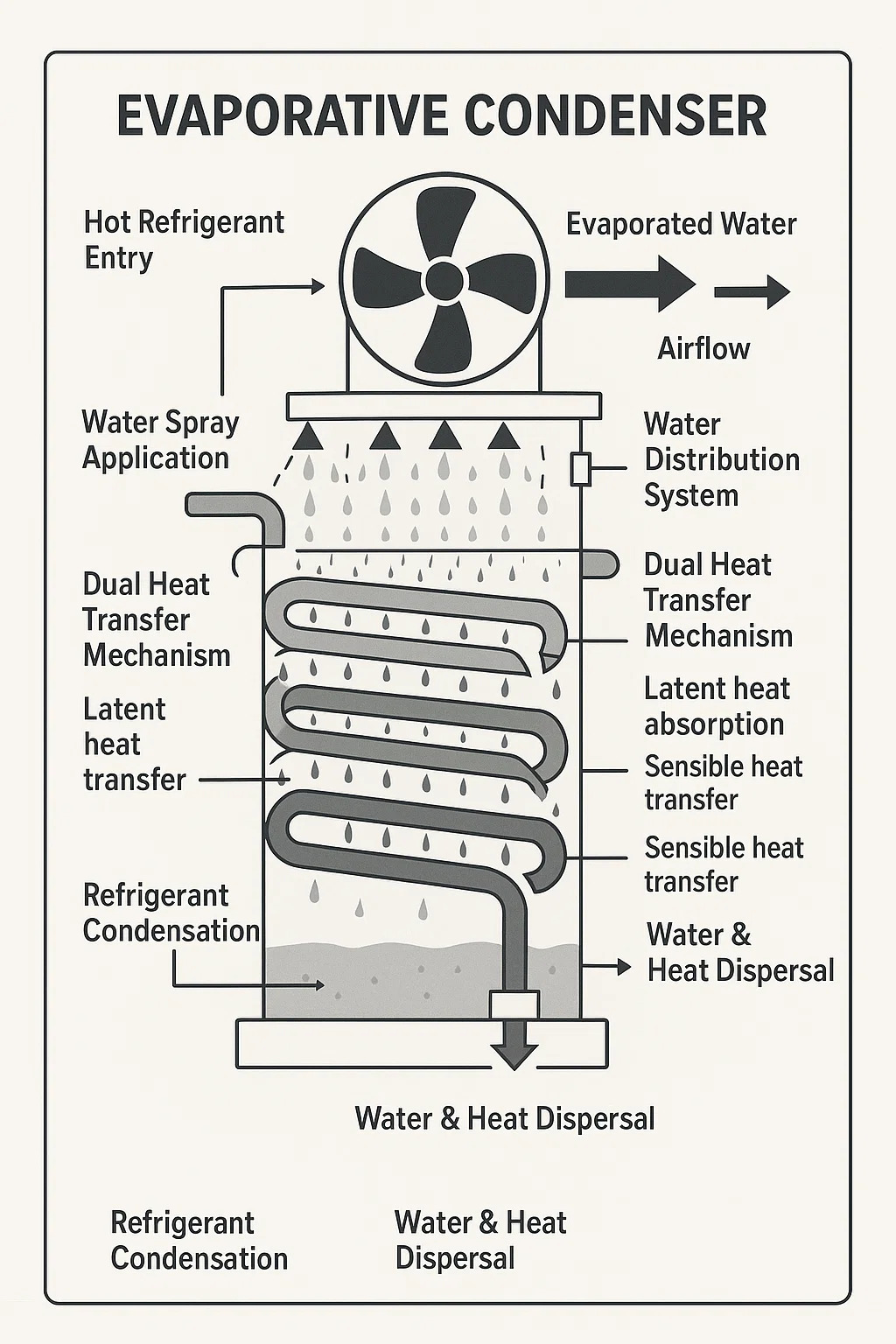

■Stapsgewijze bediening
▸Ingang heet koelmiddel
Hete damp onder hoge druk uit de compressor komt de spiraalslang van de condensor binnen.
▸Watersproeitoepassing
Een pomp spuit continu water over de buitenkant van de koelmiddelspiralen.
Water bedekt de buisoppervlakken en vormt een dunne film.
▸Geforceerde luchtstroominteractie
Ventilatoren trekken omgevingslucht door de natte spiraalbundel.
De luchtstroom versnelt de verdamping van de waterfilm op de batterijen.
▸Dubbel warmteoverdrachtsmechanisme
Latente warmteabsorptie: Energie uit de koelmiddeldamp wordt overgebracht naar water, waardoor verdamping ontstaat.
Voelbare warmteoverdracht: de luchtstroom voert de restwarmte van koelmiddel en niet-verdampt water af.
▸Koelmiddelcondensatie
Warmteverlies zorgt ervoor dat koelmiddeldamp condenseert tot vloeistof onder hoge druk in de batterijen.
▸Water- en warmteverspreiding
Verdampt water komt als damp naar buiten via de afvoerlucht.
Het niet-verdampte water wordt opgevangen in een opvangbak voor recirculatie.
■Belangrijke systeemcomponenten
Batterijbundel: koelmiddelhoudende buizen (koper/roestvrij staal).
Waterdistributiesysteem: sproeikoppen, pompen en opvangtank.
Ventilatoren: geïnduceerde trek (bovenmontage) of geforceerde trek (zijmontage).
Drift Eliminators: Voorkom dat waterdruppels ontsnappen met uitlaatlucht.
■Kritische efficiëntiefactoren
▸Natteboltemperatuurafhankelijkheid
De condensatietemperatuur benadert de omgevingstemperatuur met natte bol (niet droge bol), waardoor een lagere opvoerdruk mogelijk is dan luchtgekoelde units.
▸Waterkwaliteitsbeheer
Kalkaanslag door hard water vermindert de warmteoverdracht – vereist chemische behandeling/ontharding.
Aftapkleppen regelen de mineraalconcentratie.
▸Vorstbescherming
Glycoladditieven of afvoersystemen voorkomen ijsschade in de winter.
■Foutmodi uit de echte wereld
▸Verwaarloosde onderhoudsgevolgen
Verstopte sproeiers → Ongelijkmatige waterverdeling → Droge plekken → Oververhitting van koelmiddel.
Kalkaanslag → Geïsoleerde slangen → 30% efficiëntieverlies.
Legionellagroei in onbehandelde waterputten.
▸Luchtstroombeperkingen
Stof/vuil blokkeert spoelen of ventilatorbladen → Verminderde verdamping → Overbelasting compressor.
▸Waarom dit geen "verdamper" is
Verdampers absorberen warmte (bijv. AC-spiraal binnenshuis).
Verdampingscondensors stoten warmte af (buitenfunctie).
