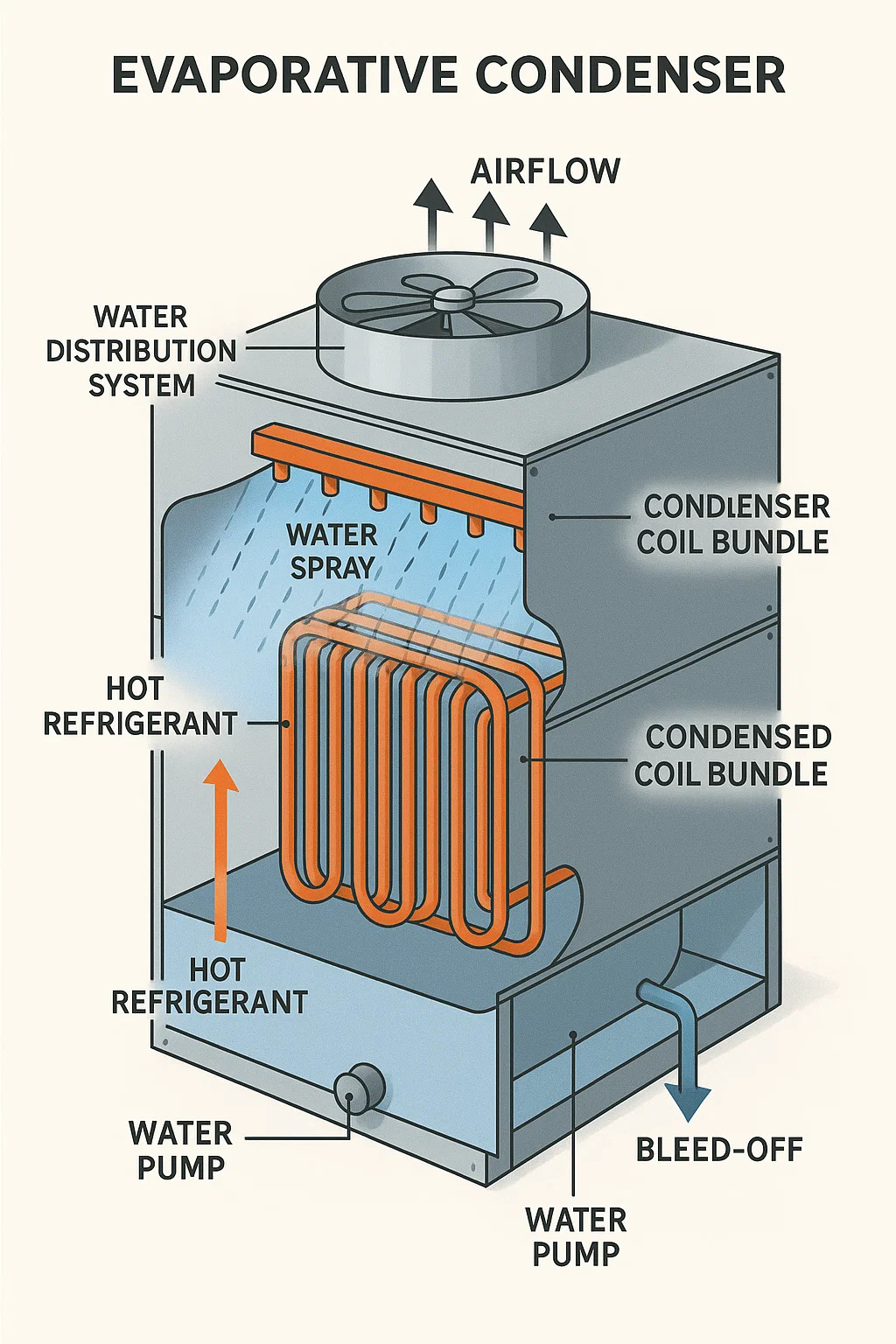

Een verdampingscondensor integreert luchtkoeling en waterverdamping om de warmte uit koelsystemen af te voeren. Het ontwerp en de werking verschillen fundamenteel van standaard luchtgekoelde condensors:
1. Kernwerkprincipe
Gecombineerde warmteoverdracht:
De warmte van het koelmiddel wordt afgevoerd via:
Voelbare warmteoverdracht (luchtkoelspiralen)
Latente warmteabsorptie (waterverdamping)
Watersproeisysteem:
De pomp circuleert water over de condensorbatterijen.
Verdampend water absorbeert aanzienlijke warmte, waardoor de condensatietemperatuur van het koelmiddel wordt verlaagd.
2. Kritieke componenten
Bundel condensorspiralen:
Slangencircuit waar heet koelmiddel stroomt.
Typisch koper of roestvrij staal voor Typisch koper of roestvrij staal voor corrosiebestendigheid.
Waterdistributiesysteem:
Sproeikoppen bedekken de batterijen gelijkmatig; verstopte spuitmondjes veroorzaken droge plekken en inefficiëntie.
Fans en luchtstroom:
Configuraties met geforceerde trek (ventilatoren bovenop de unit) of geïnduceerde trek (ventilatoren onder).
Lucht trekt door verzadigde spoelen, waardoor de verdamping wordt versneld.
Carter- en waterbehandeling:
Vangt water op en recirculeert het.
Aftapkraan regelt de mineraalconcentratie.
3. Belangrijkste voordelen
Superieure efficiëntie bij hoge omgevingstemperaturen:
Waterverdamping maakt condensatietemperaturen onder de droge bolluchttemperatuur mogelijk.
Verminderde werklast van de compressor:
Een lagere hoofddruk vermindert het energieverbruik met 20-30% vergeleken met luchtgekoelde units in droge klimaten.
Compacte voetafdruk:
Hanteert gelijkwaardige warmteafvoer met een kleiner spoeloppervlak versus droog, kleiner spoeloppervlak versus droge condensors.
4. Operationele beperkingen
Eisen aan de waterkwaliteit:
Hard water veroorzaakt minerale aanslag; vereist weekmakers/chemische behandeling.
Een slechte behandeling riskeert de groei van Legionella.
Vorstbescherming:
Wintergebruik vereist glycoladditieven of afvoer in koude klimaten.
Drift en waterverlies:
Wind voert waterdruppels mee ("drift") - vereist eliminatorschotten.
Verdamping kost water; onhoudbaar in droogtegebieden.
5. Ideale toepassingen
Industriële koeling (koelopslag, voedselverwerking).
Omgevingen met een hoge omgevingstemperatuur (woestijnklimaten).
Locaties met overvloedig water, maar beperkte elektriciteitscapaciteit.
Onderhoudsvereisten:
Kalkverwijdering: Jaarlijks zuurspoelen. verwijdering: Jaarlijks zuurspoelen.
Drift eliminator reiniging: Voorkomt verstopping van de luchtstroom.
Bioprotocollen: Driemaandelijkse Legionella-testen voor watersystemen.
